1.1 檢查探頭補償是否到位

更換探頭通道或使用新探頭時，若跳過 “探頭補償校準”，極易導致波形失真。

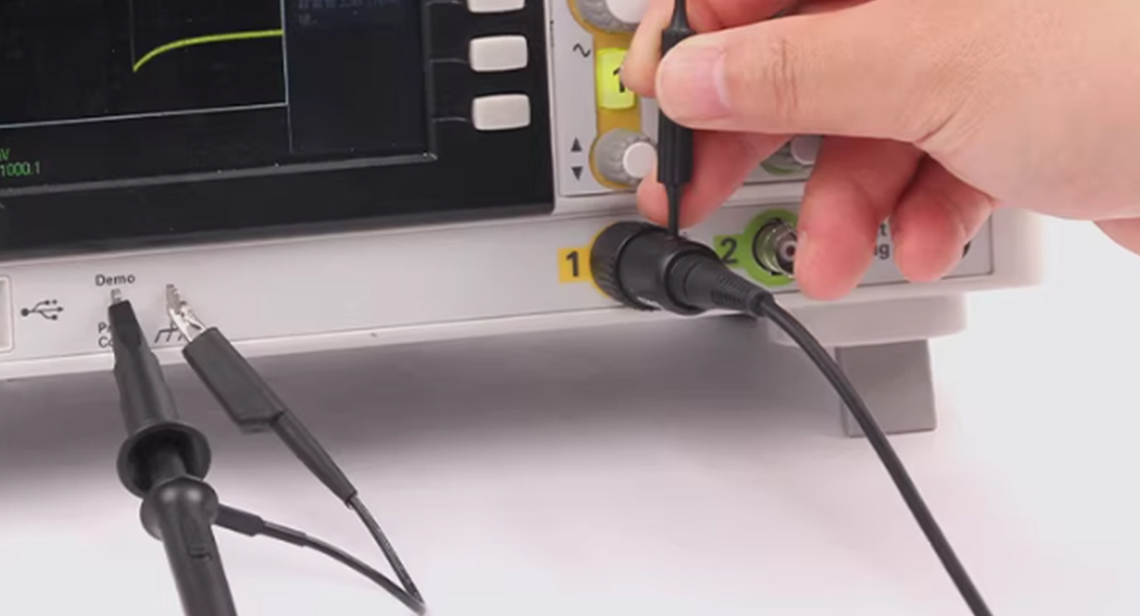

排查與解決：將探頭連接示波器 CAL 校準端，切換至對應通道，設置合適時基與電壓檔位，確保波形穩定觸發。使用無感螺絲刀調節探頭補償電容，直至顯示標準方波(方角清晰、無過沖 / 下沖)。

1.2 檢查接地是否可靠

接地不當會引入干擾，尤其高頻測量時，15-30cm 長接地線易形成大接地回路，導致波形抖動、雜波。

排查與解決：優先使用≤10cm 短接地線或接地彈簧(高頻首選)，縮短接地回路；接地點選擇被測電路的“信號地”或“機殼地”，避免探頭線纜與強電流導線平行鋪設，減少干擾耦合。

1.3 確認探頭帶寬是否匹配信號頻率

若探頭補償與接地正常仍失真，大概率是探頭帶寬不足，導致高頻信號衰減。

排查與解決：先確認被測信號頻率，再核對探頭帶寬參數 —— 探頭帶寬需≥被測信號頻率的 1.5 倍(優選 2 倍)，確保高頻成分無衰減。
